Siamo specializzati in adattatori e raccordi idraulici SAE/BSP/METRIC.

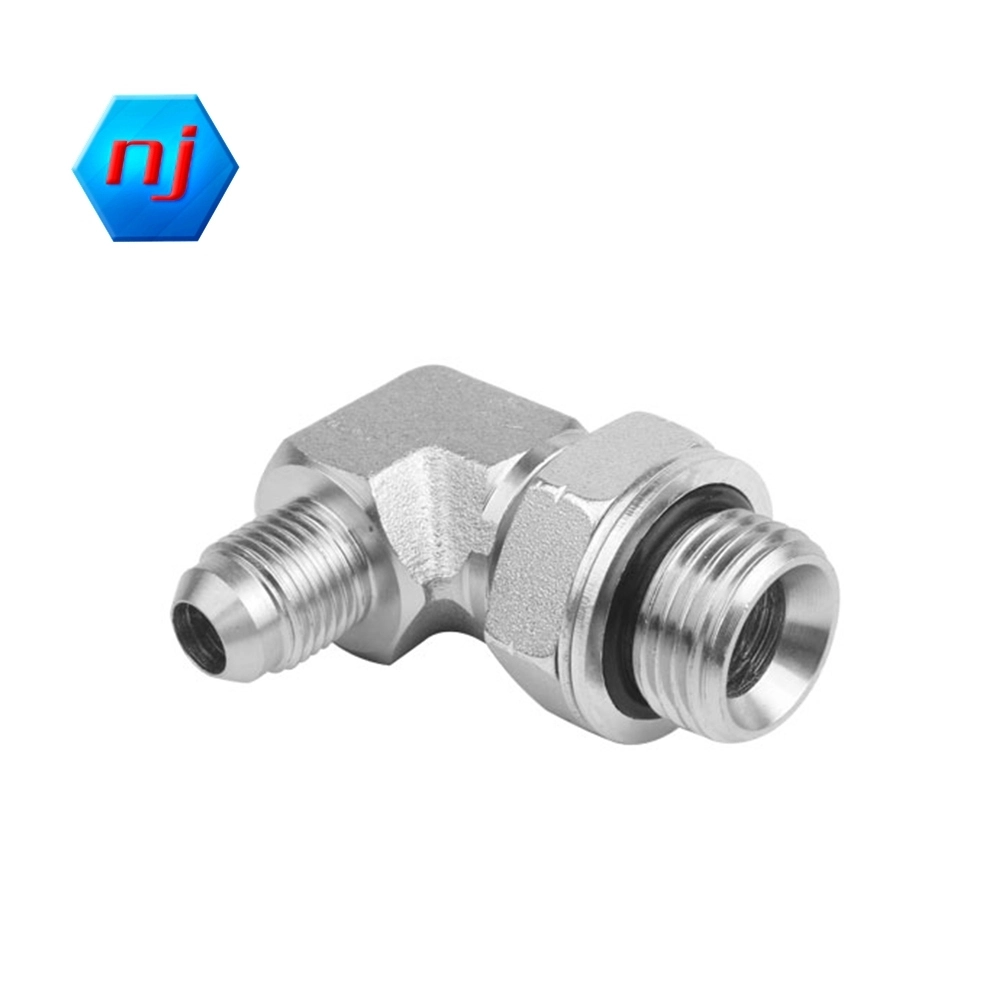

Gomito a 90° Raccordo idraulico regolabile da JIC maschio a BSP O-ring 1JG9-OG
Acciaio al carbonio di alta qualità 90°gomito maschio da JIC a BSP O-RING adattatore idraulico 1JG9-OG con zincatura Cr3+.
Filettatura 2 Tipo: O-RING MASCHIO BSP
Vantaggi del prodotto
● Grande magazzino per oltre 20000+ tutte le serie di adattatori e raccordi.
● A grandezza naturale da 1/8" - 2”.
● Consegna rapida in 7 giorni.
● Test in nebbia salina 120 ore.
● Qualsiasi piccola quantità è supportata da magazzino
Specifiche del prodotto
90°ELBOWJICMALE
74°CONE/BSPMALEO-RING
PART NO. | THREAD | O-RING | DIMENSIONS | |||||
E | F | F | A | B | S1 | S2 | ||
NJ-1JG9-04-02OG | 7/16"X20 | G1/8"X28 | O011 | 24.5 | 25.5 | 11 | 14 | |
NJ-1JG9-04-06OG | 7/16"X20 | G3/8"X19 | O113 | 27.5 | 36.8 | 16 | 22 | |
NJ-1JG9-040G | 7/16"X20 | G1/4"X19 | O111 | 26.6 | 31.3 | 14 | 19 | |
NJ-1JG9-05-04OG | 1/2"X20 | G1/4"X19 | O111 | 26.5 | 31.8 | 14 | 19 | |
NJ-1JG9-05-06OG | 1/2"X20 | G3/8"X19 | O113 | 28 | 35.5 | 16 | 22 | |
NJ-1JG9-05-08OG | 1/2"X20 | G1/2"X14 | O115 | 31.5 | 43.2 | 22 | 27 | |
NJ-1JG9-06-04OG | 9/16"X18 | G1/4"X19 | O111 | 26.9 | 31.3 | 14 | 19 | |
NJ-1JG9-06-08OG | 9/16"X18 | G1/2"X14 | O115 | 32.5 | 43.2 | 22 | 27 | |
NJ-1JG9-06OG | 9/16"X18 | G3/8"X19 | O113 | 28.5 | 35.8 | 16 | 22 | |
NJ-1JG9-08-04OG | 3/4"X16 | G1/4"X19 | O111 | 32 | 33.5 | 19 | 19 | |
NJ-1JG9-08OG | 3/4"X16 | G1/2"X14 | O115 | 34.8 | 43.2 | 22 | 27 | |
NJ-1JG9-08-06OG | 3/4"X16 | G3/8"X19 | O113 | 32 | 36.8 | 19 | 22 | |
NJ-1JG9-08-12OG | 3/4"X16 | G3/4"X14 | O119 | 37.9 | 49.3 | 27 | 32 | |
NJ-1JG9-10-06OG | 7/8"X14 | G3/8"X19 | O113 | 37.8 | 39.2 | 22 | 22 | |
NJ-1JG9-10-08OG | 7/8"X14 | G1/2"X14 | O115 | 37.8 | 43.2 | 22 | 27 | |
NJ-1JG9-10-12OG | 7/8"X14 | G3/4"X14 | O119 | 41 | 49.3 | 27 | 32 | |
NJ-1JG9-12OG | 1.1/16"X12 | G3/4"X14 | O119 | 44.2 | 49.3 | 27 | 32 | |
NJ-1JG9-12-08OG | 1.1/16"X12 | G1/2"X14 | O115 | 44.2 | 46.5 | 27 | 27 | |
NJ-1JG9-12-16OG | 1.1/16"X12 | G1"X11 | O217 | 48 | 53 | 33 | 41 | |
NJ-1JG9-16OG | 1.5/16"X12 | G1"X11 | O217 | 49 | 53 | 33 | 41 | |
NJ-1JG9-16-120G | 1.5/16"X12 | G3/4"X14 | O119 | 49 | 53 | 33 | 32 | |
NJ-1JG9-16-20OG | 1.5/16"X12 | G1.1/4"X11 | O222 | 53.8 | 58 | 41 | 50 | |
NJ-1JG9-20OG | 1.5/8"X12 | G1.1/4"X11 | O222 | 55.5 | 58 | 41 | 50 | |
NJ-1JG9-20-16OG | 1.5/8"X12 | G1"X11 | O217 | 55.5 | 58 | 41 | 41 | |
NJ-1JG9-24-16OG | 1.7/8"X12 | G1"X11 | O217 | 62.5 | 63 | 48 | 41 | |
NJ-1JG9-24-20OG | 1.7/8"X12 | G1.1/4"X11 | O222 | 62.5 | 63 | 48 | 50 | |
NJ-1JG9-24OG | 1.7/8"X12 | G1.1/2"X11 | O224 | 62.5 | 63 | 48 | 55 | |
Nota: 1 Dado e manicotto devono essere ordinati separatamente. Il dado NB200 e il manicotto
Nb500 è adatto per tubi metrici, il dado Nb200 e il manicotto Nb300 sono adatti per tubi in pollici.2 L'estremità F è collegata alla porta DIN3852.
Applicazione del prodotto
